Cảm biến siêu âm HC-SR04 là một cảm biến được sử dụng rộng rãi để đo khoảng cách đến một vật thể mà không cần tiếp xúc trực tiếp. Cảm biến hoạt động dựa trên nguyên lý của sóng siêu âm, tương tự như cách dơi và tàu ngầm sử dụng sóng âm để định vị. Nhờ chi phí thấp, tính dễ sử dụng và khả năng đo khoảng cách trong phạm vi từ 2-400cm, HC-SR04 đã trở thành một thành phần phổ biến trong nhiều dự án điện tử, từ robot đến hệ thống tự động hóa và các ứng dụng đo khoảng cách..

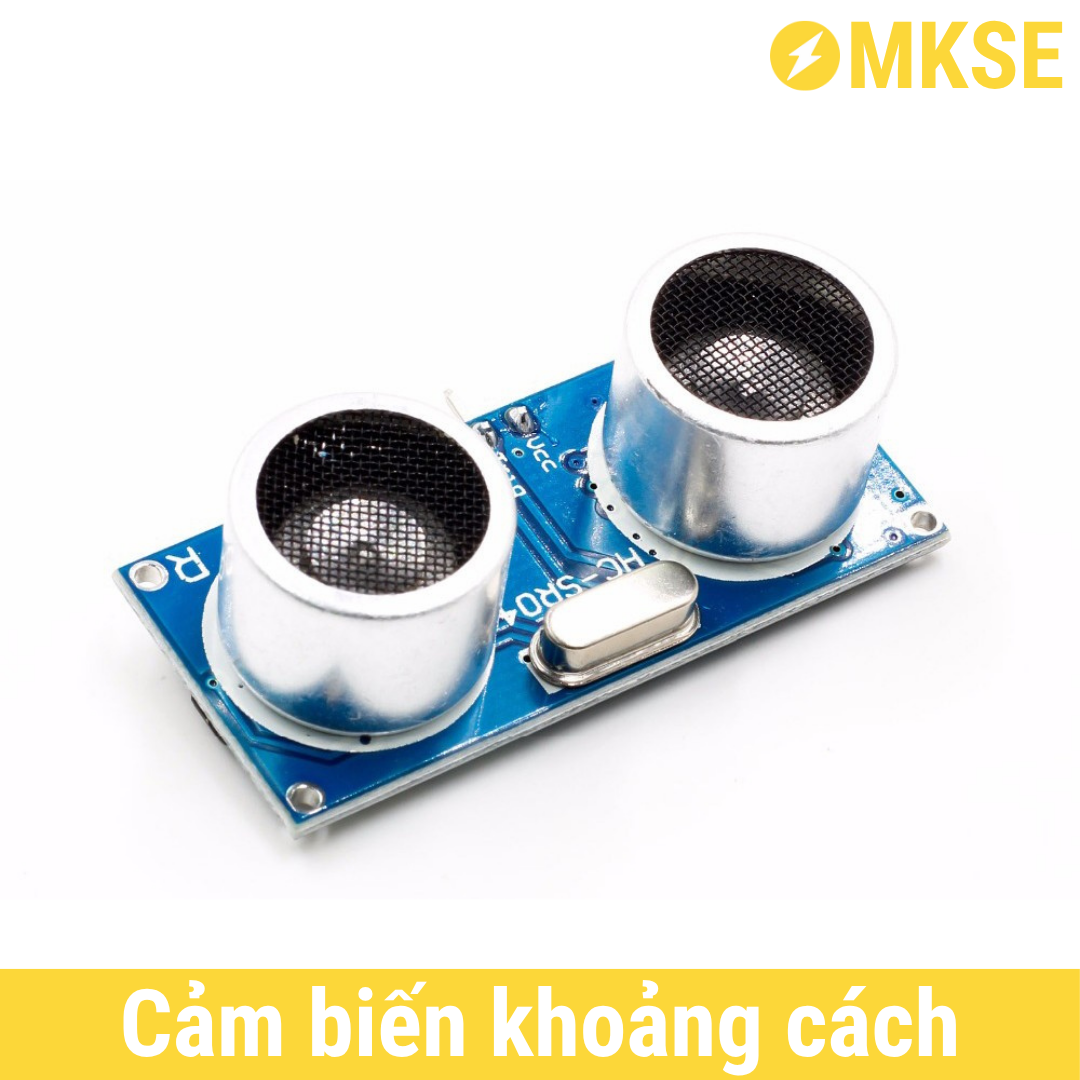

Cảm biến bao gồm một bộ phát và một bộ thu sóng siêu âm. Bộ phát sẽ phát ra một xung sóng siêu âm ở tần số cao 40kHz, sóng này sẽ lan truyền trong không khí. Khi gặp một vật cản trên đường đi, sóng siêu âm sẽ phản xạ trở lại. Bộ thu của cảm biến sẽ lắng nghe và nhận diện sóng phản xạ này, hay còn gọi là tiếng vọng (echo). Bằng cách đo thời gian từ khi phát xung siêu âm đến khi nhận được tiếng vọng, cảm biến có thể tính toán được khoảng cách đến vật cản dựa trên tốc độ của âm thanh trong không khí.

Thông số kỹ thuật

• Điện áp hoạt động: 5 VDC
• Dòng điện hoạt động: 15 mA
• Tần số hoạt động: 40 KHz
• Phạm vi đo tối đa: 400 cm
• Phạm vi đo tối thiểu: 2 cm
• Độ chính xác: 3 mm
• Góc đo tối đa:  15 độ

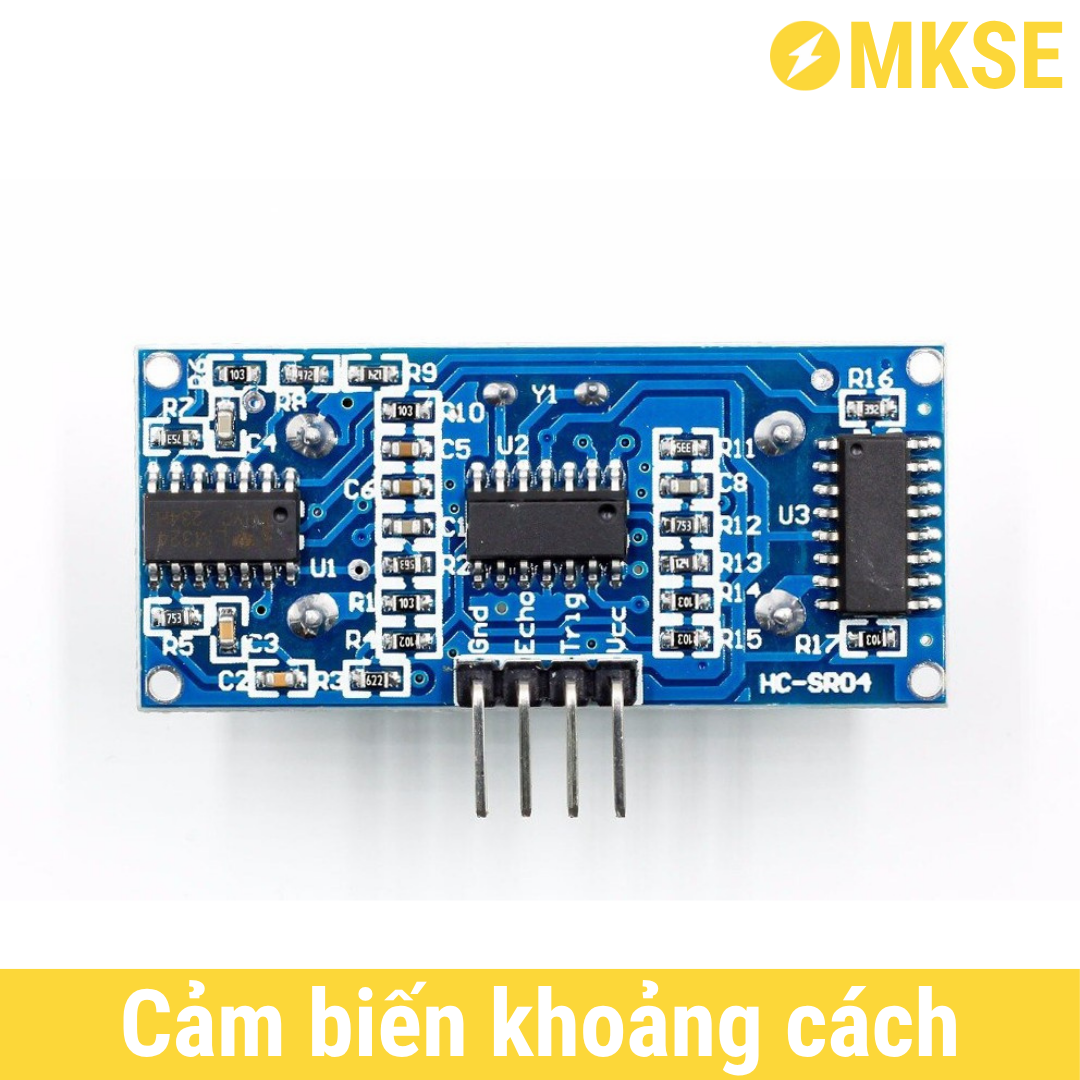

Sơ đồ chân

Sản phẩm bao gồm

• 1 x Mạch cảm biến siêu âm HC-SR04
